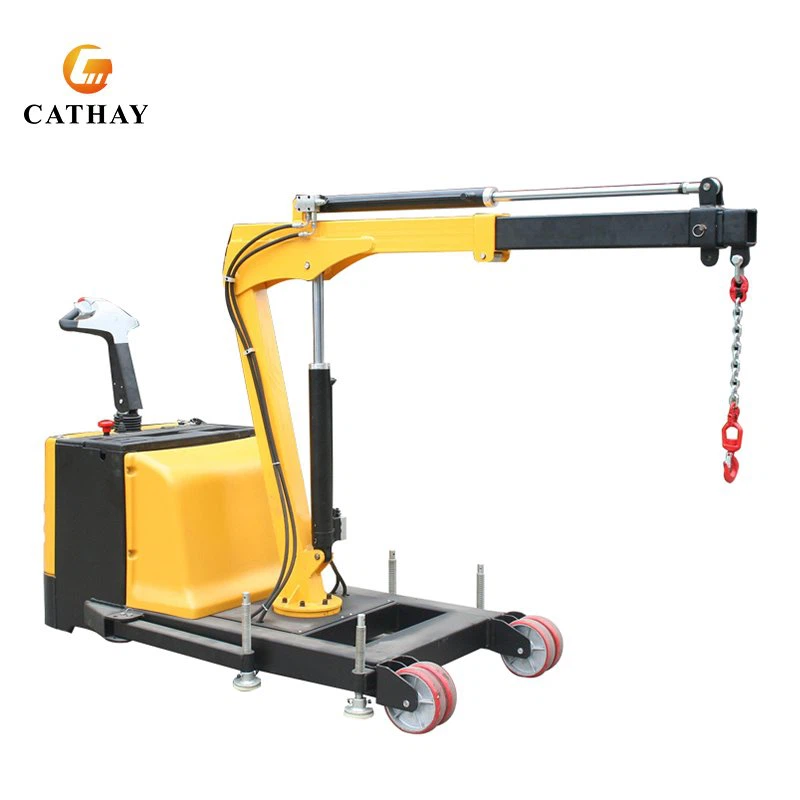

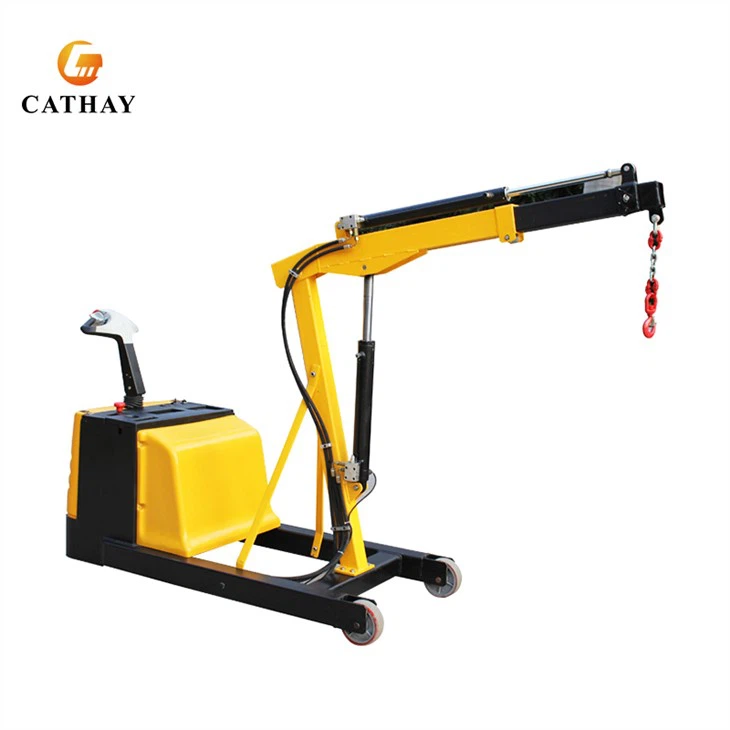

CATHAYLIFT mobilna podna dizalica uvijek inzistira na izradi visokokvalitetnih proizvoda, možemo prilagoditi dizalice s različitim opterećenjem prema potrebama kupaca. Prema različitim scenarijima uporabe, opremljen odgovarajućim gumama.Kompaktni dizajn dizalice ergonomski se koristi u najužem spasovi. Dizajn pune snage jednostavan je za rukovatelje za korištenje za podizanje, izvlačenje i vožnju. Integrirani hidraulički sustav osigurava osigurač sigurnosne brzine, podesivu kontrolu protoka i kompenzirani ventil za kontrolu protoka, glavni sigurnosni ventil i tako dalje. Sustav vožnje pruža sve sigurnosne značajke standardnih walkie kamiona, kao što su kontrola brzine, zaustavljanje u nuždi i magnetska kočnica, i tako dalje. Samo jednim gumbom možete podići i premjestiti sve kamo god vam je potrebno.
Vrsta modela | CSEC-1200 | CSEC-1200A | CSEC-700 | CSEC-900R |
Vodoravni doseg završio 2 faze) | 1280 plus 610 plus 610 mm | 1280 plus 610 plus 610 mm | 1220 plus 610 plus 610 mm | 1280 mm plus 610 mm plus 610 mm |
Pun kapacitet | 1200 kg | 1200 kg (1280 mm) | 700 kg (1220 mm) | 900 kg (1280 mm) |
Kapacitet opterećenja (1. stupanj) | 600 kg (1280 ~ 1890 mm) | 600 kg (1280 ~ 1890 mm) | 400 kg (1220 ~ 1830 mm) | 450 kg (1280 ~ 1890 mm) |
Kapacitet opterećenja (faza 2) | 300 kg (1890 ~ 2500 mm) | 300 kg (1890 ~ 2500 mm) | 200 kg (1890 ~ 2440 mm) | 250 KG (1890 ~ 2500 mm) |
Maksimalna visina podizanja | 3570 mm | 3540 mm | 3560 mm | 3180 mm |
Min. visina dizanja | 960 mm | 935 mm | 950 mm | 1410 mm |
Uvučena veličina (Š*D*V) | 1920*760*1600 mm | 1865*1490*1570 mm | 2595*760*1580 mm | 2000*1854*1550 mm |
Električna rotacija ruke | / | / | / | 120 stupnjeva lijevo/desno |
Upozorenja:
1. Pročitajte i razumite Priručnik za rukovanje prije uporabe kamiona.
2. Nemojte upravljati ovom dizalicom osim ako niste osposobljeni i ovlašteni.
3. Nemojte preopteretiti ovu dizalicu. Provjerite pločicu kapaciteta za težinu utovara i visinu dizanja. Nemojte rukovati nestabilnim ili labavo naslaganim teretom.
4. Upravljajte dizalicom samo iz određenog radnog položaja opterećenja. Nikada ne stavljajte bilo koji dio tijela ispod kamiona ili blizu pokretnih dijelova. Nemojte se voziti niti prevoziti putnike.
5. Prije napuštanja kamiona, sjetite se mehanizma za potpuno nisko podizanje i postavite parkirnu kočnicu pazeći da je ručka u okomitom položaju i isključite napajanje pomoću ključa prekidača.
6. Putujte polako i oprezno na padinama. Uvijek putujte s nižom kategorijom tereta.
7. Pogonski sustav ove dizalice može se koristiti samo za velike udaljenosti kada je bez tereta. Ne dopušta transport s teretom. Kada je pod teretom, pogonski sustav se može koristiti samo za promjenu smjera i pomicanje dizalice kada je na glatkom području i u sigurnim uvjetima. Prilikom pomicanja dizalice s teretom, krak treba biti u potpunosti uvučen jer u suprotnom bilo kakva pogrešna operacija može uzrokovati niz oštećenja opreme i ozljede osoba.
Operacija:
PODIZATI I SPUŠTITINa desnoj strani ručke nalaze se dva gumba. Jedan je za dizanje udice. Drugi je za spuštanje udice. Uvjerite se da nitko ne stoji u blizini dizalice ili tereta prilikom podizanja ili spuštanja.
PUTOVATILeptir prekidač kontrolira smjer i brzinu dizanja dizalice. Zakrenite kontrole leptira koje se nalaze na gornjem dijelu ručke. Okrenite leptir kontrolu CW prema vilicama, a dizalicu prema vilicama u prvom smjeru. Brzina dizalice kontrolira se stupnjem rotacije u oba smjera.
KOČITIOva dizalica je opremljena kočnicom koja se primjenjuje između 10~15 stupnjeva okomitog položaja i između 85~90 stupnjeva donjeg položaja pri okomitom radu ručke. Kočnicom se može upravljati u bilo kojoj točki bočnog upravljanja ručkom. Kada pustite ruku s ručke, ona će se automatski vratiti u neutralni položaj, kao kočnica u radu. Uvijek provjerite radi li kočnica prije pokretanja dizalice. Kada je pakiran, uvijek stavite ručku u potpuno okomiti položaj s pritisnutom kočnicom i spuštenim vilicama.
SIGURNOSNI GUMB ZA SMJERAN VOŽNJU UNAZADNa vrhu ručke, crvena tipka za vožnju unatrag dizajnirana je za zaštitu operatera od ozljeda. Ako vrh ručke dođe u dodir s tijelom operatera tijekom rada, dizalica će automatski promijeniti smjer i odmaknuti se od operatera. Zatim odmah pustite ruke s leptir kontrole i podignite ručicu i kočite. Sigurnosna tipka za preokret ima oprugu, tako da se nakon aktiviranja automatski vraća u prvobitni položaj.
ROGNa prednjoj strani drške nalazi se rog.
KLJUČANICAPrije rada s dizalicom, prvo uključite električnu energiju. Ključ za zaključavanje nalazi se na poklopcu baterije.
