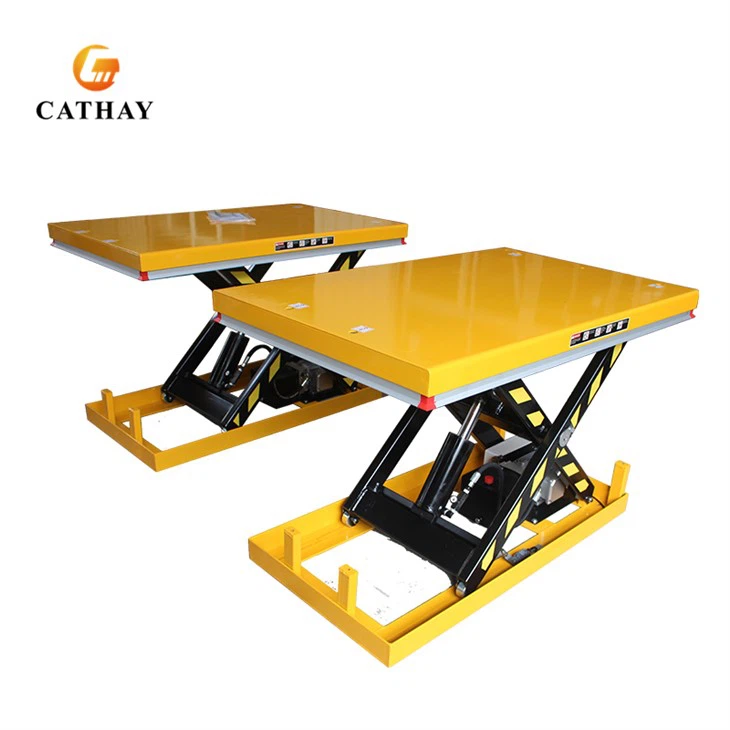

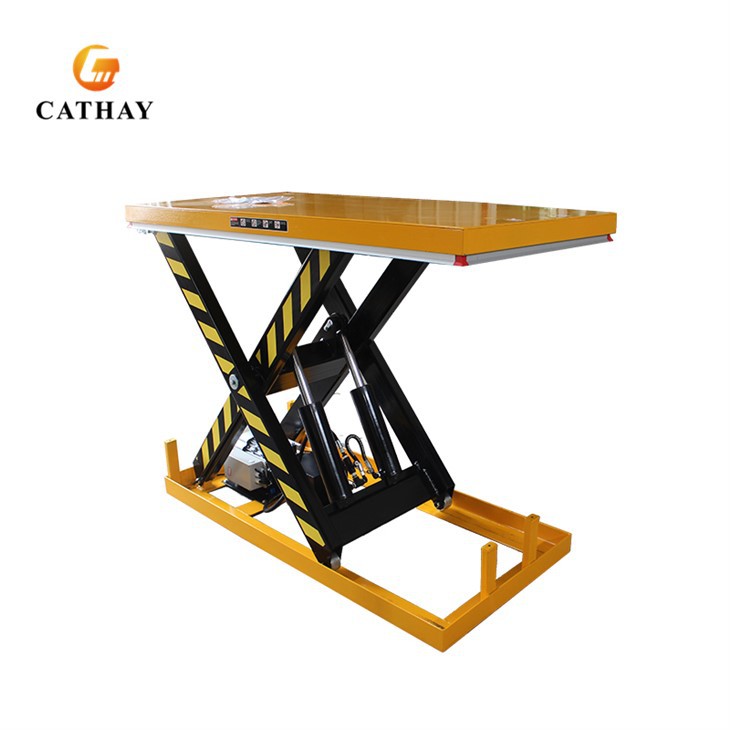

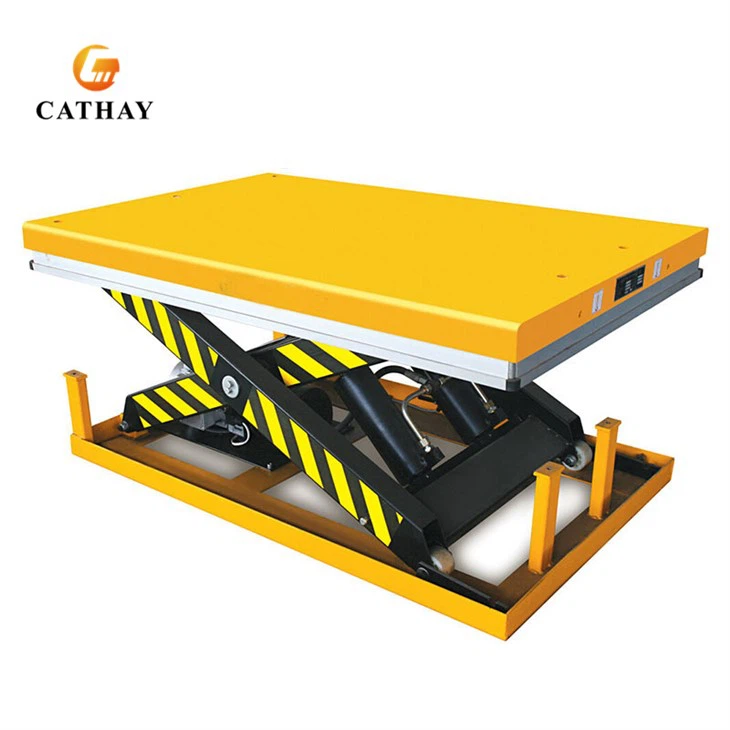

Podizač stola

Podizač stola je vrsta mehaničke opreme za dizanje i dizanje, koja može učiniti da roba dovrši transport gornjih i donjih etaža ručnim upravljanjem gumbima kontrolnog sustava. Standardna nosivost kreće se od 1000 kg do 8000 kg, a maksimalna visina dizanja može doseći 4140 mm.

Pošaljite upit

Čavrljaj sad

Opis

CATHAYLIFT Stolni podizač je stacionarna transportna oprema koja podiže robu s jedne visine na drugu. Zbog težine, volumena, sigurnosti i stabilnosti predmeta koji se podižu, često se koristi kao posebna hidraulička podizna platforma za transport robe između katova zgrada. Njegova glavna funkcija je prenošenje robe gore-dolje između različitih radnih podova; Uglavnom se koristi za podizanje materijala i podizanje automobila, itd.

Model	Nosivost (KG)	Vlastita visina (MM)	Maksimalna visina platforme (MM)	Veličina platforme (MM)	Vrijeme podizanja (S)	Neto težina (KG)
500 kg nosivosti
C0501	500	180	950	610*916	17~22	160
C0502	500	200	1000	1200*600	20~25	120
C0503	500	200	1000	1200*800	20~25	130
C0504	500	200	1000	2000*800	20~25	240
Nosivost 1000KG
C1000	1000	180	770	610*916	15~20	115
C1001	1000	205	1000	1300×820	20~25	160
C1002	1000	205	1000	1600×1000	20~25	186
C1003	1000	190	1010	1300*800	20~25	160
C1004	1000	240	1300	1700×850	30~35	200
C1005	1000	240	1300	1700×1000	30~35	210
C1006	1000	240	1300	2000×850	30~35	212
C1007	1000	240	1300	2000×1000	30~35	223
C1008	1000	240	1300	1700×1500	30~35	365
C1009	1000	240	1300	2000×1700	30~35	430
C1010	1000	305	1780	1300X820	35-45	210
C1011	1000	470	3000	1700x1000	35-45	450
Nosivost 2000KG
C2001	2000	230	1000	1300×850	20~25	235
C2002	2000	205	1000	2500*820	20~25	300
C2003	2000	230	1050	1600×1000	20~25	268
C2004	2000	250	1300	1700×850	25~35	289
C2005	2000	250	1300	1700×1000	25~35	300
C2006	2000	250	1300	2000×850	25~35	300
C2007	2000	250	1300	2000×1000	25~35	315
C2008	2000	250	1400	1700×1500	25~35	415
C2009	2000	250	1400	2000×1800	25~35	500
C2010	2000	190	1010	1300*800	20~25	235
C2011	2000	350	1780	1300X850	35-45	295
Nosivost 4000KG
C4000	4000	230	1000	2500*850	20~25	320
C4001	4000	240	1050	1700×1200	30~40	375
C4002	4000	240	1050	2000×1200	30~40	405
C4003	4000	300	1400	2000×1000	35~40	470
C4004	4000	300	1400	2000×1200	35~40	490
C4005	4000	300	1400	2200×1000	35~40	480
C4006	4000	300	1400	2200×1200	35~40	505
C4007	4000	350	1300	1700×1500	35~40	570
C4008	4000	350	1300	2200×1800	35~40	655
C4009	4000	400	2050	1700X1200	55-65	520
Maksimalna visina platforme veća ili jednaka 3M
C1011	1000	470	3000	1700x1000	35-45	450
C2012	2000	560	3000	1700x1000	50-60	750
C2013	2000	850	4200	2500*1500	70-80	900
C0401	400	600	4140	1700x1000	30-40	800
C0801	800	706	4210	1700x1000	70-80	858
ostalo
C3001	3000	220	1010	1300*800	20~25	350
C8000	8000	240	1050	3000*1200	20~25	370

Imajte na umu: Ako standardni modeli ne mogu zadovoljiti vaše zahtjeve, zamolite nas da ih prilagodimo za vas.

detalji o proizvodu

hydraulic lift table-details 3

Montaža:

Stolno dizalo se može montirati na tlo ili u jamu (tako da uređaj bude u ravnini s tlom na najnižoj točki).

Ako je ugrađen u jamu:

● U skladu sa zahtjevima crteža, napravite jamu, ugrađeni dijelovi su u ravnini s tlom jame, CATHAYLIFT će dizajnirati različite crteže za kupce u skladu s različitim proizvodima svakog proizvoda.

● Podesite gornji hod: Podignite platformu u predviđeni položaj, potvrdite da je u dobrom stanju i postavite granični prekidač.

● Zavarite kotače za vođenje na obje strane platforme (unutar četiri ugla). Zatim postavite vodilicu (čelični kanal) okomito na položaj kotača za vođenje s obje strane platforme i postavite kotač za vođenje (prema metodi na fotografiji kotača za vođenje) u šinu za vođenje, tako da kotač za vođenje može kliziti slobodno u vodilici.

● Spojite napajanje, pokrenite uređaj i provjerite jesu li vodilica i host u dobrom stanju.

● Potražite profesionalnog električara da instalira upravljačku kutiju, rasporedi vodove i spoji vodove prema uputama CATHAYLIFT-a.

● Pričvrstite željeznu ploču (veličina željezne ploče može osloboditi vodilicu) ekspanzijskim vijcima na donjem položaju gdje je postavljena vodilica, zatim zavarite vodilicu na željeznu ploču i istovremeno spojite gornji da bude čvrst gore-dolje. Postavite platformu teretnog dizala u jamu, namjestite platformu na razinu platforme i tla i čvrsto zavarite dno platforme i ugrađene dijelove.

● Stroj za testiranje: Tijekom procesa podizanja i spuštanja dizala, kotač za vođenje mora glatko kliziti u tračnici za vođenje kako bi se platforma glatko podizala i spuštala.

● Prihvaćanje: Nakon što je testni stroj dovršen, očistite mjesto i uklonite ostale sitne predmete u pripremi za upotrebu.
